Zaczynam mieć wątpliwości czy Ty w ogóle wiesz na co się porwałeś robiąc ten nastawnik... .
Jak to gdzie podłączyć zasilanie? A na moim schemacie taki duży " + " widzisz?
Bo " 0V " podłączone jest na biegun ujemny kondensatora i emiter tranzystora. Więcej już nie powiem bo zaczyna być wesoło.
Układ działa na 100%.
ps Wybaczcie za prostotę ale nie mam ochoty i czasu zrobić tego porządnie.
Ja też już nic nie dodam, bo wszystko zostało powiedziane.
Autor nie ma nic więcej do dodania.
Musicie docisnąć do składu. Jak nie chce rozłączyć, to odluźnij lokomotywę, dociśnij, zahamuj ją i wtedy rozłączaj. Na pewno pomoże.
Ja natomiast proponowałbym zastosować elektrolita 10uF tranzystor BC547B i rezystor na bazę 1kOhm, stała czasowa RC wyniesie gdzieś koło 1s a układ działa na 100% bo robiłem :).

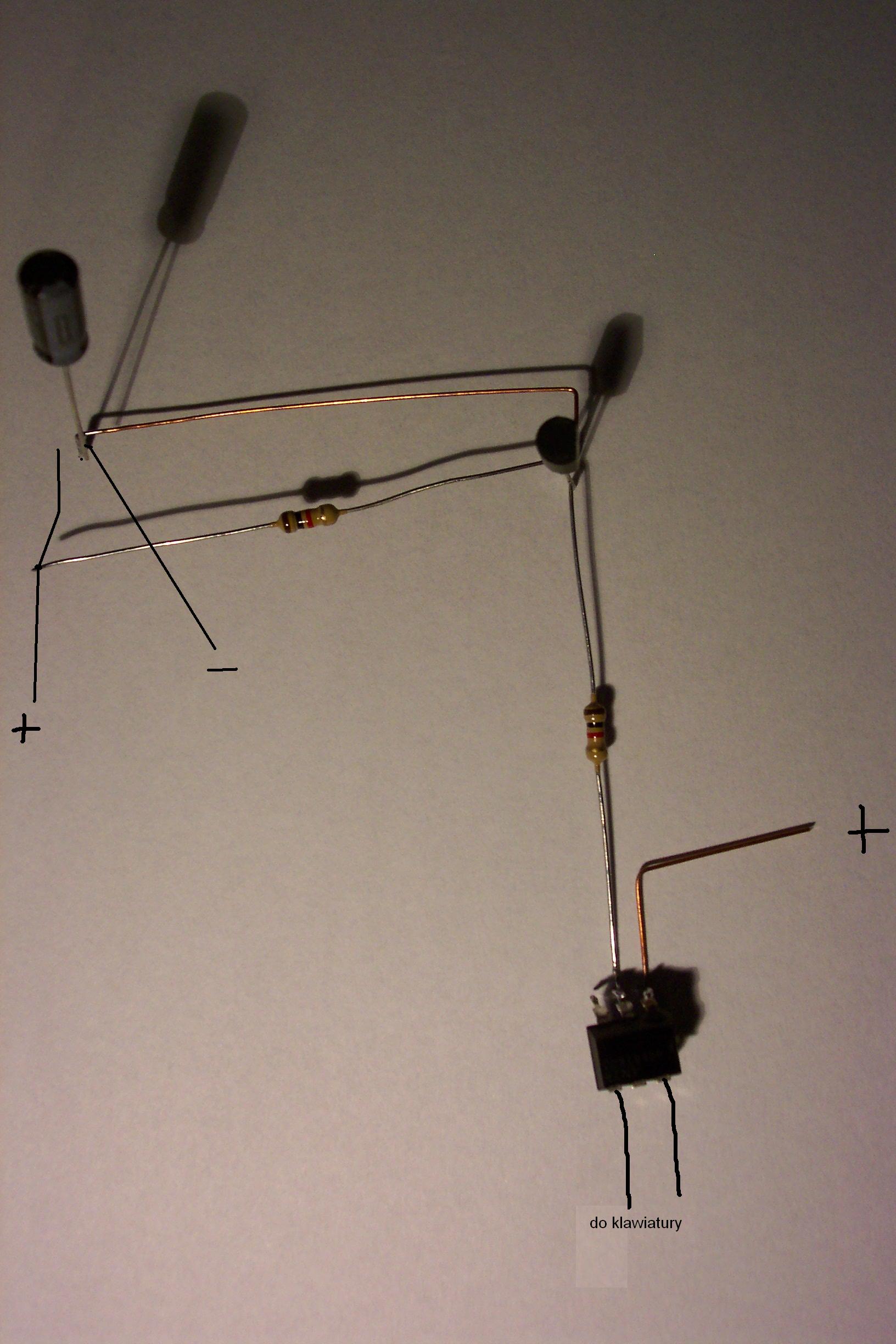

Masz źle podłączony transoptor (jeśli jest to 4N25). Podpiąłeś się pod wyprowadzenie bazy a nie pod kolektor.
Dodatkowo chyba żeś na odwrót podłączył kondensator.
Schemt a) na dowolne napięcie, nie elelktrolityczny kondensator. Wartość pojemności trzba doświadczalnie dobrać- myślę, iż jeśli nie zależy Ci na pełnym sterowniu (Shift i bez Shfit) - to ten układ najprostrzy jet.
Wartość napięcia kondestaora tylko określa max dopuszczalne napięcie, przy jakim nie dojdzie do przebicia okładzin kondensatora.

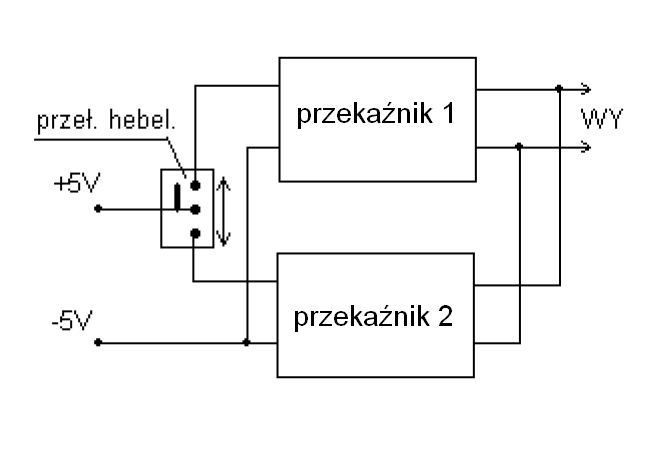

3. @Marisz1970 jakiś czas temu dał na forum prosty ale jakże funkcjonalny schemat sterowania przyciskami za pomocą hebelka tranzystora i rezystora. Skorzystaj, wyniesie Cię to grosze w porównaniu z układami przekaźnikowo- stykowymi a i funkcjonalność będzie lepsza.
Powiedz mi tylko, kto Tobie pomaga, bo jakąś widzę niekonsekwecnję, z jednej strony piszesz, iż się kompletnie nie znasz i twoje zdania na to wskazują, z drugiej jakiś schemat zapodałeś i w ogóle... jakoś tak :)
1. Jeśli to jest pod jeden przycisk na klawiaturze to ja podziękuję za takie rozwiązanie.

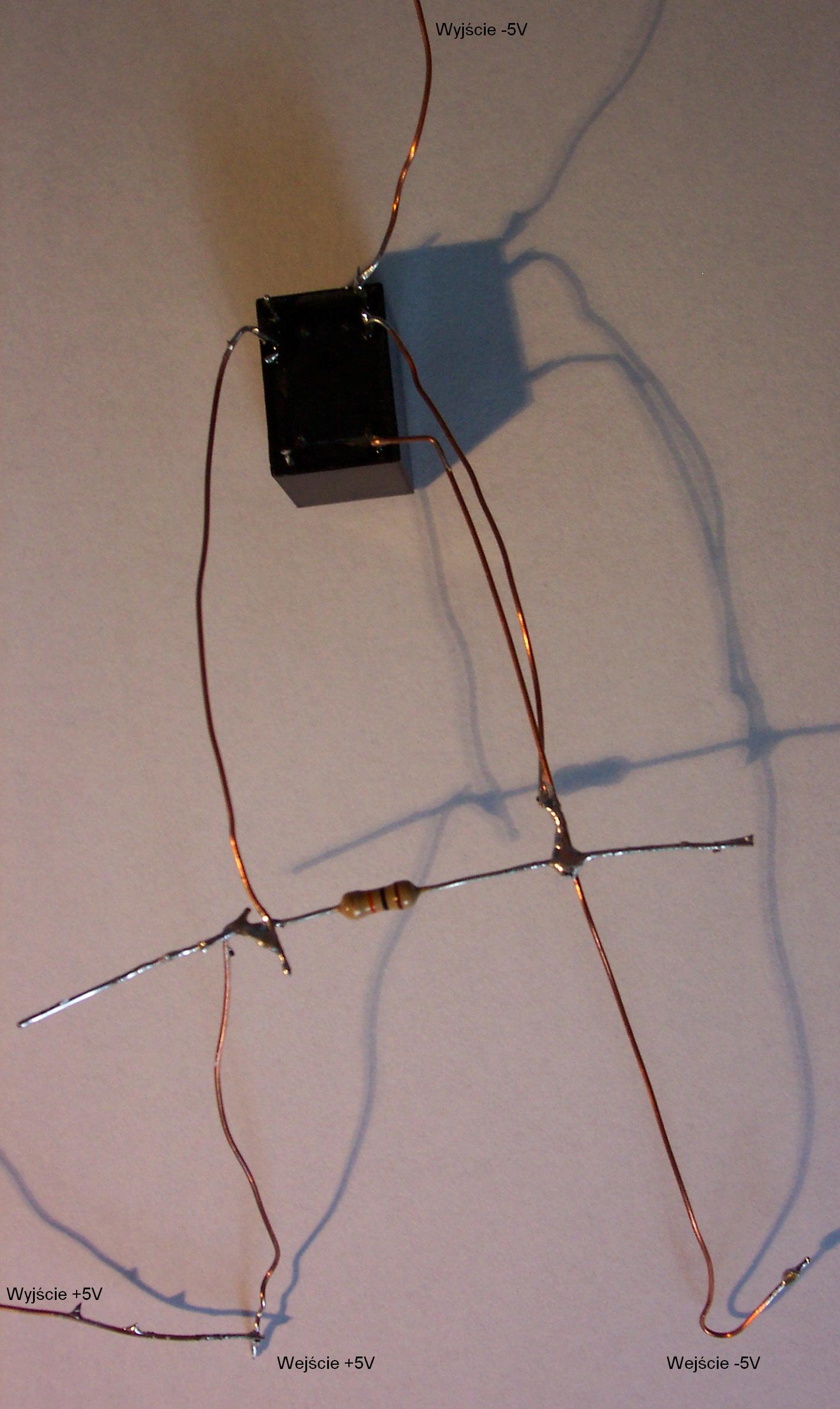

1. Jak z założenia miało to działać? (opisz krok po kroku), bo załączonych materiałów wynika, że przekaźnik nic nie zmieni.
2. Z ciekawości spytam po co rezystor 1k między masą a Vcc zasilania? Jeśli chciałeś go dać równolegle do cewki to w jakim celu? Normalnie daje się tam diodę włączoną zaporowo do polaryzacji biegunów przyłączonych do cewki w celu eliminacji (gaszenia) przepięć powstałych w wyniku indukcji.
